XGN2-12(Z)箱型固定式金属封闭开关柜

XGN2-12(Z)箱型固定式金属封闭开关柜主要用于3.6~12KV三相交流50HZ系统中作为接受与分配电能、并对电路实行控制、检测和保护之用。该开关柜符合国家标准GB3906及国际标准IEC298,并具有五防闭锁功能,主要配用ZN28A系列真空断路器。
分享到:

◆   产品介绍:
XGN2-12(Z)箱型固定式金属封闭开关柜主要用于3.6~12KV三相交流50HZ系统中作为接受与分配电能、并对电路实行控制、检测和保护之用。该开关柜符合国家标准GB3906及国际标准IEC298,并具有五防闭锁功能,主要配用ZN28A系列真空断路器。

◆   使用环境条件:
户内、环境温度:上限+40℃ 下限-15℃
相对湿度:日平均值不大于95%,月平均值不大于90%
海拔高度:不超过1000M
地震烈度:不超过8度
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

◆   主要技术参数:

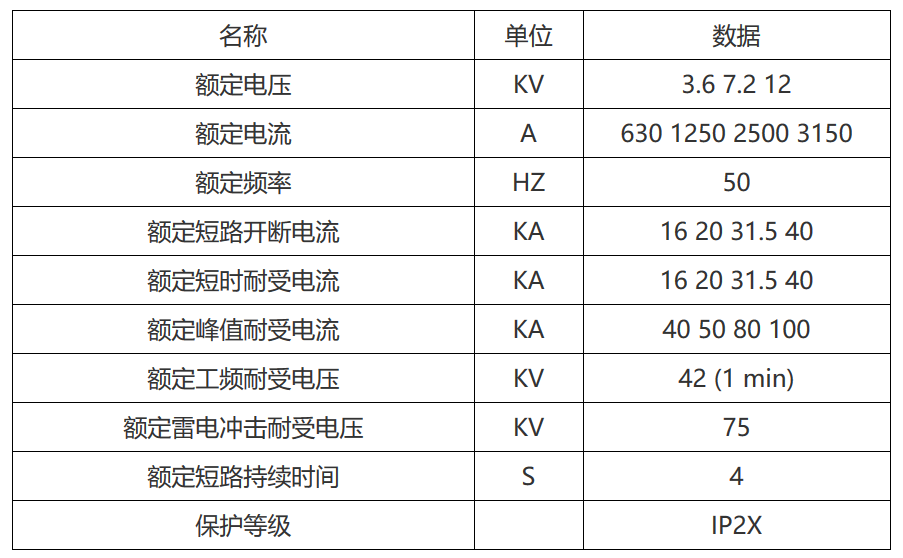

1、开关柜主要技术参数

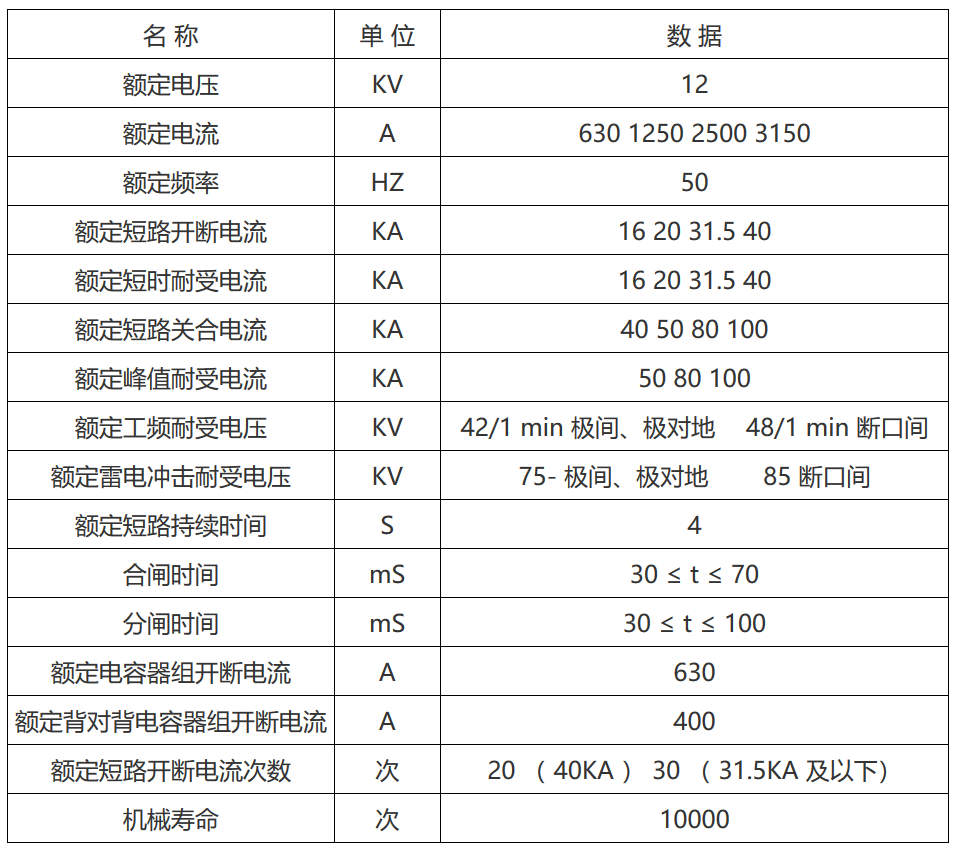

2、ZN28A系列真空断路器主要技术参数

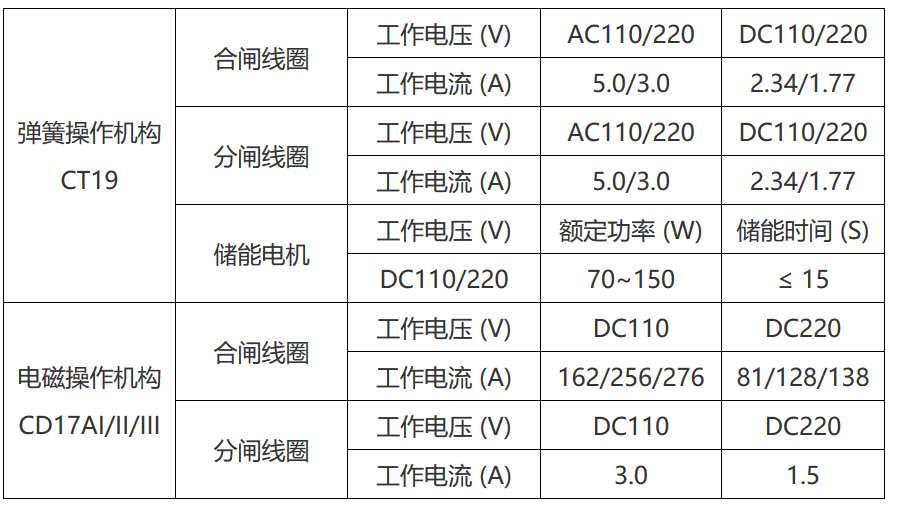

3、操动机构主要技术参数

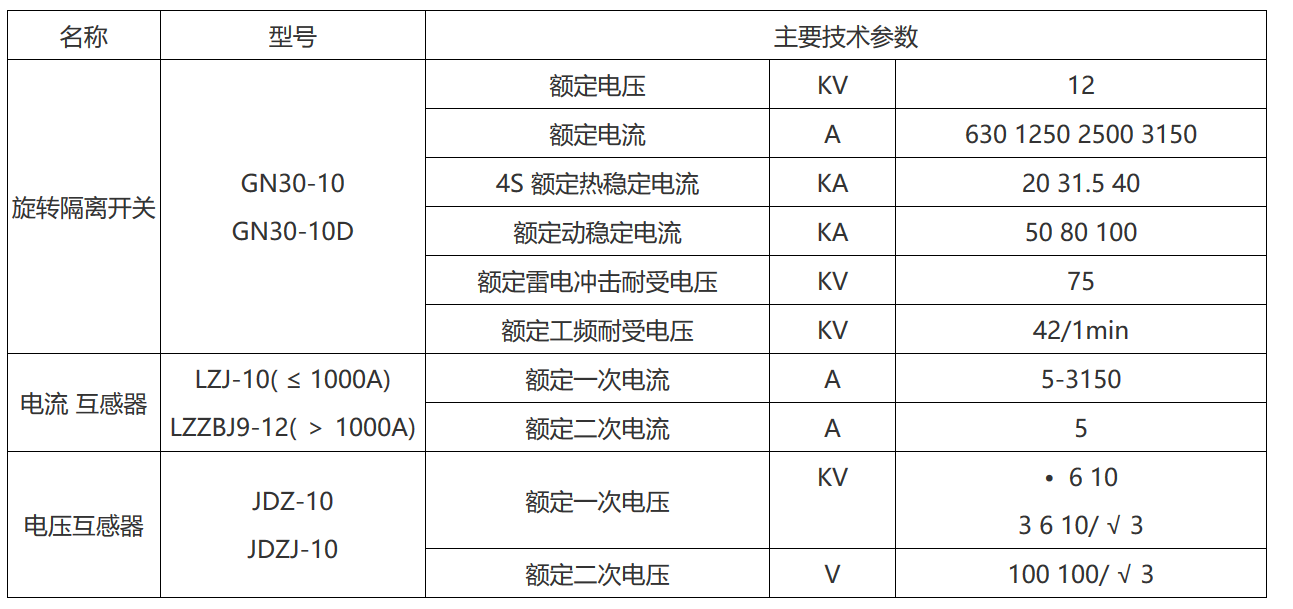

4、主要一次电气元件表


◆   结构特点:
1、 断路器固定安装于设有压力释放通道的断路器隔离室内,操动机构安装于柜外前左位置,二者之间用水平轴、拉杆等连接。
2、 上下隔离开关均选用具有双断口的GN30-10(D)旋转隔离开关(额定电流3150A的开关柜下隔离选用GN22-10非旋转型)。
3、 断路器、上下隔离开关、前后门之间采用JSXGN型箱式专用机械闭锁机构与机械程序锁并用的连锁方式,满足开关柜的五防要求。
4 、开关柜为双面维护,不靠墙安装。

5、 前门的下方有与柜宽方向平行的截面为40×4 mm2的接地铜母线。
